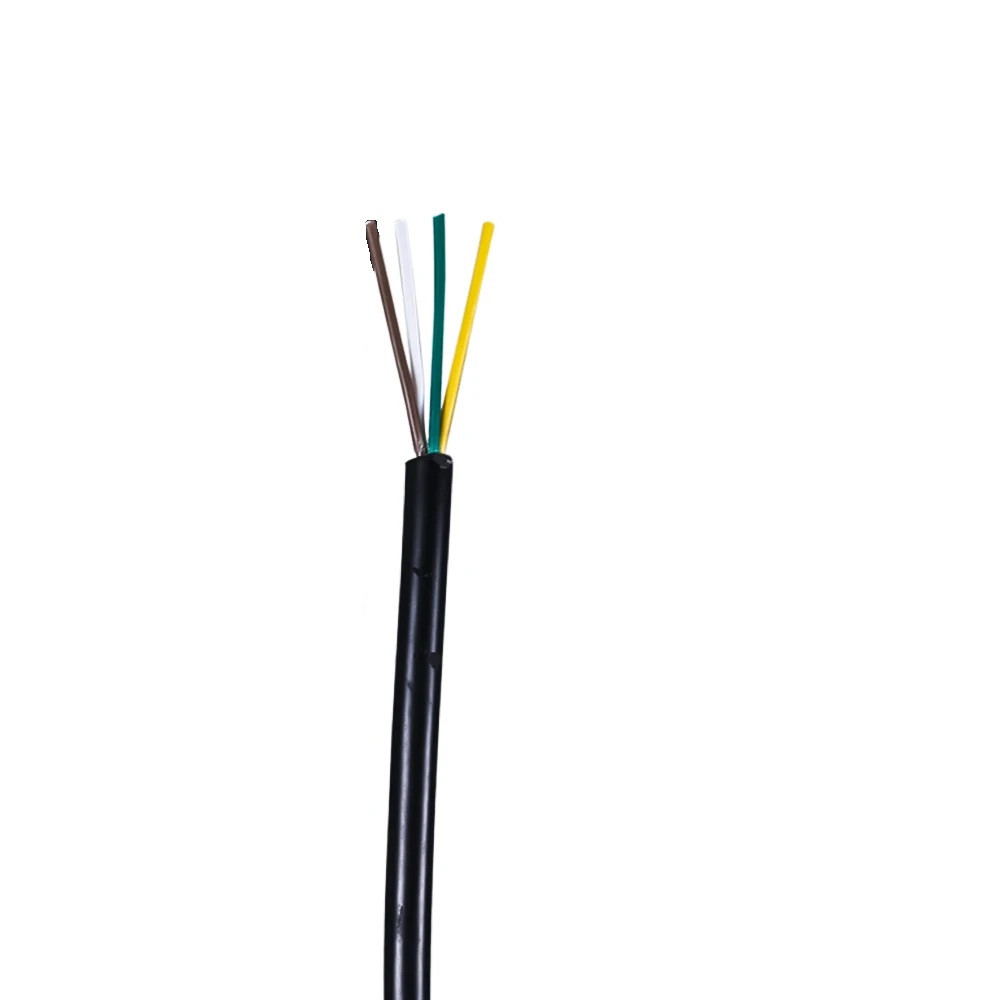

Провід силіконовий супергнучкий термостійкий 30 AWG 4C - 0,05 кв.мм (11х0,08)
Застосування
Провід силіконовий супергнучкий — термостійкий чотирьох жильний дріт із багатодротовою мідною лудженою житловою та ізоляцією на основі силікону. Дроти із силіконовою ізоляцією широко застосовуються в галузях з високими температурами довкілля. Типова сфера застосування:
- монтаж розподільних електрошафів
- приладобудування, апаратобудування, роботобудування
- виробництво електродвигунів
- сауни та солярії
- термоелементи, електронагрівальні елементи
- освітлювальна техніка
- виробництво вентиляторів
— техніка кондиціювання
- виробництво печей
- перероблення пластмас
— виробництво генераторів, трансформаторів.
Конструкція силіконового проводу
1. Струмопровідна супергнучка жила, складається з тонких мідних лужних дротів 0,08 мм.
2. Ізоляція на основі силікону.
Характеристики проводу 30 AWG
Провідник: 4 багатодротяні жили (11х0,08 мм)
Матеріал провідника: луджена мідь
Переріз: 30 AWG (0,05 кв.мм)
Ізоляція: силікон
Зовнішній діаметр дроту: 0,8 мм
Колір ізоляції: білий, жовтий, жовтогарячий, червоний, зелений,
синій, фіолетовий, сірий, коричневий, чорний
Паковання: бухта
Технічні та експлуатаційні характеристики супергнучких силіконових дротів
Стандарти: Q/IRMV2-2008, UL758
Сертифікати з безпеки: RoHS, UL
Номінальна напруга: 600 В
Випробувальна напруга: 2000 В (товщина ізоляції≤0,5 мм)
2500 В (товщина ізоляції ≥0,5 мм)
Мінімальний радіус вигину: нерухоме застосування — 4D
рухоме застосування — 8D (D — зовнішній діаметр дроту)
Робоча температура: від -60 до +200 °C
Радіаційна стійкість: 8×10−7 Кл/кг
Гарячість: не підтримує горіння відповідно до тестування FT-1, VW-1
Хімічна та фізична стійкість: дріт стійкий до впливу кислот, лугів, олій, спиртів, жирів рослинного та тваринного походження, впливу атмосферних опадів, вологи, пилу, пліснявих грибів.
Масабаритні характеристики дроту в силіконовій ізоляції
|
AWG |
Переріз жили, кв.мм |
Число та діаметр дротів, мм |
Діаметр жили, мм |
Товщина ізоляції, мм |
Зовнішній діаметр, мм |
Спрот-німі провідники, Ом/км |
Паковання, м |
Вага паковання, кг |
|
30 |
0,05 |
11×0.08 |
0.30 |
0.25 |
0.80 |
331 |
200 |
0,25 |
|
28 |
0,08 |
16×0.08 |
0.36 |
0.38 |
1.20 |
227.2 |
200 |
0,35 |
|
26 |
0,15 |
30×0.08 |
0.46 |
0.55 |
1.50 |
123 |
200 |
0,9 |
|
24 |
0,2 |
40×0.08 |
0.61 |
0.55 |
1.60 |
97.6 |
200 |
1 |
|
22 |
0,3 |
60×0.08 |
0.72 |
0.49 |
1.70 |
88.6 |
200 |
1,1 |
|
20 |
0,5 |
100×0.08 |
0.92 |
0.44 |
1.80 |
62.5 |
200 |
1,25 |
|
18 |
0,75 |
150×0.08 |
1.13 |
0.59 |
2.30 |
39.5 |
100 |
1,6 |
|
16 |
1,27 |
252×0.08 |
1.47 |
0.77 |
3.00 |
24.4 |
100 |
2,05 |
|
14 |
2,07 |
400×0.08 |
1.85 |
0.83 |
3.50 |
15.6 |
100 |
3 |
|
12 |
3,42 |
680×0.08 |
2.41 |
1.05 |
4.50 |
9.8 |
100 |
5 |
|
10 |
5,31 |
1050×0.08 |
2.90 |
1.30 |
5.50 |
6.3 |
100 |
7 |
|
8 |
8,29 |
1650×0.08 |
3.50 |
1.50 |
6.50 |
3.7 |
100 |
12 |
|
6 |
16 |
3200×0.08 |
5.20 |
1.65 |
8.50 |
1.9 |
100 |
21 |
| Основні | |
|---|---|
| Тип дроту | Силовий |
| Конструкція кабелю | Гнучка |
| Упаковка | Моток |
| Длина в упаковке | 1 м |
| Конструктивні особливості | |
| Кількість жил | 4 |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Силікон |
| Колір ізоляції | Чорний |
| Форма перерізу | Кругла |
